এসএফ 6 সম্পূর্ণ গ্যাস ভরাট রিং মেইন ইউনিটকে জানা ভাল

1. এসএফ 6 গ্যাস ইনসুলেটেড সুইচগিয়ারের প্রধান বৈশিষ্ট্য:

গ্যাস ইনসুলেটেড সুইচগিয়ার  এসএফ 6 কে 10 কেভি থেকে 35 কেভি রিং মেইন ইউনিটে প্রধান নিরোধক মাধ্যম হিসাবে গ্রহণ করে। নগরায়ণ নির্মাণে, এসএফ 6 পূর্ণ গ্যাস ভরাট রিং মেইন ইউনিটটিতে কমপ্যাক্ট এবং মডুলার ডিজাইনের স্বাক্ষর সুবিধা রয়েছে। এটি নগর শক্তি গ্রিড, রেল ট্রানজিট, নতুন শক্তি শিল্প এবং শিল্প উদ্যোগগুলিতে ব্যাপকভাবে গ্রহণ করে।

1.1 এসএফ 6 গ্যাস ইনসুলেটেড সুইচগিয়ারের মডুলার ডিজাইন

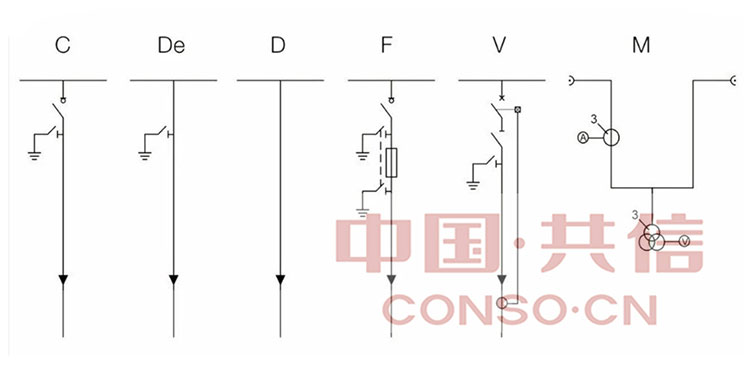

দ্যএসএফ 6 রিং মেইন ইউনিট  মূলত সি (কেবল সুইচ প্যানেল), ভি (ভ্যাকুয়াম সার্কিট ব্রেকার প্যানেল), ডি (ডাইরেক্ট কেবল সংযোগ প্যানেল), ডিই (আর্থিং প্যানেল সহ সরাসরি কেবল সংযোগ), এফ (সুইচ-ফিউজ সংযোগ বিচ্ছিন্ন প্যানেল), এবং এম (মিটারিং প্যানেল) রয়েছে।

প্রকৃত ক্ষেত্রে, সি এবং ভি ইউনিট তারের পাওয়ার লাইনের ইনপুট এবং আউটপুটকে নিয়ন্ত্রণ এবং সুরক্ষা সরবরাহ করে। লোড অপারেশনের কার্যকারিতা ছাড়াও, ভি ইউনিটের শর্ট সার্কিট কারেন্ট এবং লোড কারেন্ট কেটে আরও ফাংশন রয়েছে। এম ইউনিট মিটারিং সিটি, এবং পিটি এবং এনার্জি মিটার সজ্জিত করে। সাধারণত, এটির 800 মিমি প্রস্থ থাকে যা একটি হিসাবে একইKYN28-12। ডি এবং ডি ইউনিটটি এসএফ 6 রিং মেইন ইউনিটের শীর্ষে তারের উচ্চতা বাড়ানোর জন্য ব্যবহৃত হয়। এছাড়াও, এফ ইউনিট ইনপুট এবং আউটপুট সুরক্ষায়ও ব্যবহৃত হয়, তবে টার্মিনাল ব্যবহারকারীরা এফ ইউনিটের পরিবর্তে ভি ইউনিট গ্রহণ করতে পছন্দ করেন, যেহেতু নিয়ন্ত্রণকারী গিয়ার আরও জটিল।

1.2 এসএফ 6 গ্যাস ইনসুলেটেড সুইচগিয়ারের কমপ্যাক্ট ডিজাইন

সাধারণত, একটি সি বা ভি ইউনিটের মাত্রা ডাব্লু*এইচ*ডি = 371*1800*750 (মিমি), তবে, একটি KYN28-12 এর একটি ইনপুট বা আউটপুট প্যানেল ডাব্লু*এইচ*ডি = 800*2300*1500 (মিমি)। এতে কোনও সন্দেহ নেই যে এসএফ 6 রিং মেইন ইউনিট লজিস্টিক এবং জমি ব্যয় নিয়ে আরও প্রতিযোগিতামূলক রয়েছে। তদুপরি, একটি এসএফ 6 গ্যাস ইনসুলেটেড সুইচগিয়ারের কমপ্যাক্ট ডিজাইনিং হিসাবে KYN28-12 এর চেয়ে কম উপাদান ব্যয় রয়েছে।

2। এসএফ 6 গ্যাস ইনসুলেটেড সুইচগিয়ারের স্ট্রাকচারাল এস চেম

   একটি গ্যাস ইনসুলেটেড সুইচগিয়ারে এটিতে মূলত এসএফ 6 গ্যাস ট্যাঙ্ক, মেইন স্যুইচ এবং ব্রেকার, বাসবার সিস্টেম, নিয়ন্ত্রণকারী গিয়ার এবং গৌণ নিয়ন্ত্রণ এবং সুরক্ষা ব্যবস্থা রয়েছে।

   এসএফ 6 গ্যাস ট্যাঙ্ক 201 বা 304 স্টেইনলেস স্টিল গ্রহণ করে, যার মধ্যে বার্ষিক ফুটো হার 0.1%এর চেয়ে কম, যা সম্পূর্ণ সিলড এবং ইনসুলেটেড হিসাবে ডিজাইন করা হয়েছে। এটি 30 বছরেরও বেশি সময় ধরে রক্ষণাবেক্ষণ-মুক্ত পরিষেবা নিশ্চিত করে।

   এটি একটি হিসাবে একইএয়ার ইনসুলেটেড সুইচগিয়ার  একটি ইনপুট এবং আউটপুট প্যানেলে মূল স্যুইচ এবং ব্রেকার হ'ল পাওয়ার সিস্টেমগুলির নিয়ন্ত্রণ এবং সুরক্ষার জন্য স্যুইচিং সুইচ, সংযোগ বিচ্ছিন্ন, লোড স্যুইচ ব্রেকার এবং ভ্যাকুয়াম সার্কিট ব্রেকার।

   একটি সাধারণ এসএফ 6 ট্যাঙ্কে, এটি 10 ​​কেভি পাওয়ার গ্রিড সিস্টেমের বেশিরভাগ ক্ষেত্রে 7 টি মডুলার ইউনিটকে সংহত করতে পারে। অন্যথায়, এক্সটেনশনের জন্য একটি সংযোগ কেবল এবং কেবল প্লাগ প্রয়োজনীয়। যাইহোক, একটি সাধারণ ট্যাঙ্কে, মডুলার ইউনিটগুলি তামা বাসবার দ্বারা সংযুক্ত থাকে।

   মাধ্যমিক নিয়ন্ত্রণ এবং সুরক্ষা সিস্টেমের সিস্টেম ব্যর্থতা থেকে এসএফ 6 রিং মেইন ইউনিটকে সুরক্ষিত করতে মান ভোল্টেজ এবং বর্তমানের পর্যবেক্ষণ করার কাজ রয়েছে। এদিকে, এটি অটোমেশন, রিমোট কন্ট্রোল, ডেটা অর্জন এবং এসসিএডিএ সিস্টেমে অ্যাক্সেসকে সমর্থন করে। তদতিরিক্ত, এসএফ 6 রিং মেইন ইউনিট নিয়ন্ত্রণ এবং সংকেত সংক্রমণের স্বাভাবিক অপারেশন নিশ্চিত করতে সহায়ক বিদ্যুৎ সরবরাহ সরবরাহ করে।

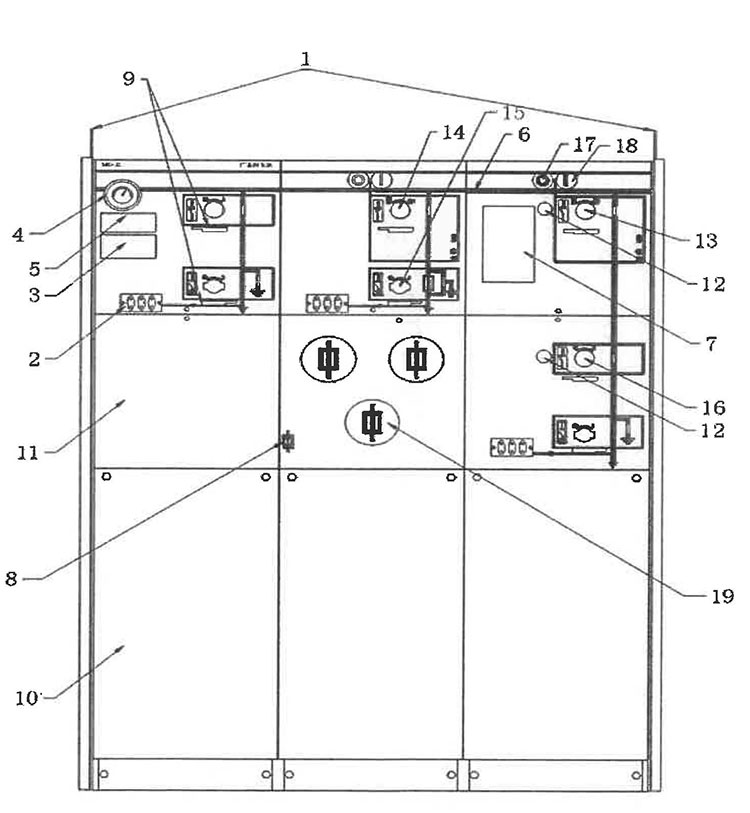

2.1 এসএফ 6 গ্যাস ইনসুলেটেড এস জাদুকরী এস ট্রাকচার ডি আইগ্রাম:

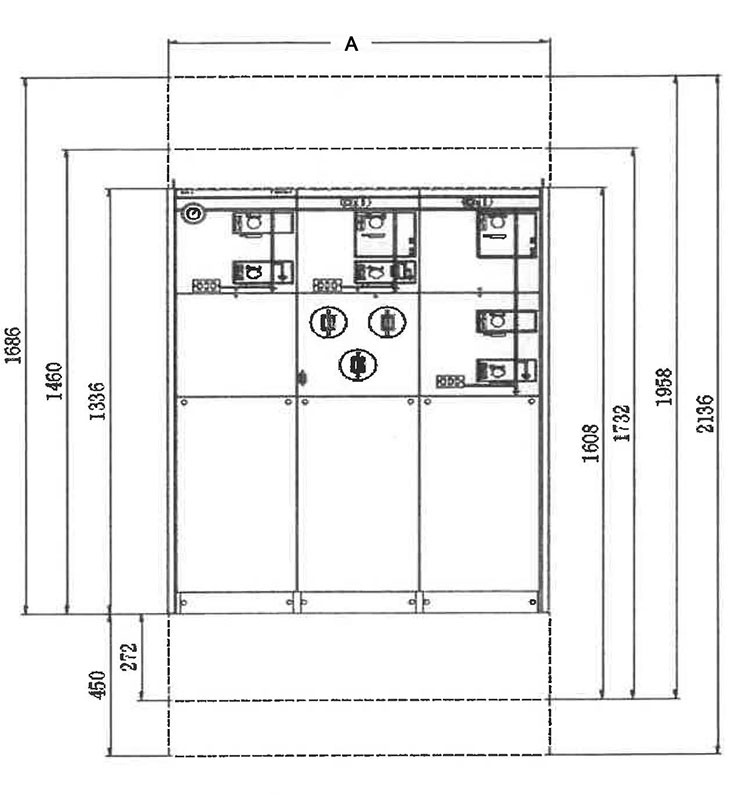

2.2 একটি এসএফ 6 রিং মেইন ইউনিটের বাইরের মাত্রা ：

2.3 স্ট্যান্ডার্ড এস ওলিউশন এবং ই এক্সটেনশন এম ওডুলস ：

3. এসএফ 6 গ্যাস ইনসুলেটেড স্যুইচগিয়ারের পরিপূর্ণতা
