কেন 11kv আউটডোর Lv এবং Mv Vcb প্যানেলগুলি নির্ভরযোগ্য পাওয়ার ডিস্ট্রিবিউশনের জন্য সেরা পছন্দ

একজন পেশাদার শক্তি বিতরণ সরঞ্জাম প্রস্তুতকারক হিসাবে,কনসোউচ্চ কর্মক্ষমতা প্রদান করে11kv আউটডোর Lv এবং Mv Vcb প্যানেলশিল্প, ইউটিলিটি, বাণিজ্যিক এবং অবকাঠামো প্রকল্পের জন্য ডিজাইন করা হয়েছে। ভ্যাকুয়াম সার্কিট ব্রেকার প্রযুক্তির সাথে ইঞ্জিনিয়ারড, এই বহিরঙ্গন সুইচগিয়ার প্যানেলগুলি চমৎকার নিরোধক সরবরাহ করে, নিরাপদ স্যুইচিং, দীর্ঘ সেবা জীবন, এবং কঠোর পরিবেশগত অবস্থার মধ্যেও নির্ভরযোগ্য অপারেশন।

আধুনিক বৈদ্যুতিক সিস্টেমের নিরাপত্তা, দক্ষতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য সঠিক বহিরঙ্গন সুইচগিয়ার নির্বাচন করা অপরিহার্য। এই নিবন্ধটি ব্যাখ্যা করে কিভাবে 11kv আউটডোর Lv এবং Mv Vcb প্যানেলগুলি কাজ করে, তাদের প্রধান সুবিধা, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন, নির্বাচন টিপস, রক্ষণাবেক্ষণ সুপারিশ, এবং কেন তারা পছন্দের মাঝারি-ভোল্টেজ হয়ে উঠেছে বিশ্বব্যাপী সমাধান। আপনি একটি নতুন বৈদ্যুতিক নেটওয়ার্ক ডিজাইন করছেন বা একটি বিদ্যমান সিস্টেম আপগ্রেড করছেন কিনা, এই নির্দেশিকা প্রকৌশলী, ঠিকাদার এবং প্রকিউরমেন্ট পেশাদারদের জন্য ব্যবহারিক অন্তর্দৃষ্টি প্রদান করে।

বিষয়বস্তু

• 11kv আউটডোর Lv এবং Mv Vcb প্যানেলগুলি কী কী?
• কেন ভ্যাকুয়াম সার্কিট ব্রেকার প্যানেল এত জনপ্রিয়?
• আউটডোর ভিসিবি প্যানেলের প্রধান উপাদান
• প্রযুক্তিগত বিশেষ উল্লেখ তুলনা
• সাধারণ অ্যাপ্লিকেশন
• কিভাবে ডান প্যানেল নির্বাচন করুন
• রক্ষণাবেক্ষণের সর্বোত্তম অভ্যাস
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• উপসংহার

11kv আউটডোর Lv এবং Mv Vcb প্যানেলগুলি কী কী?

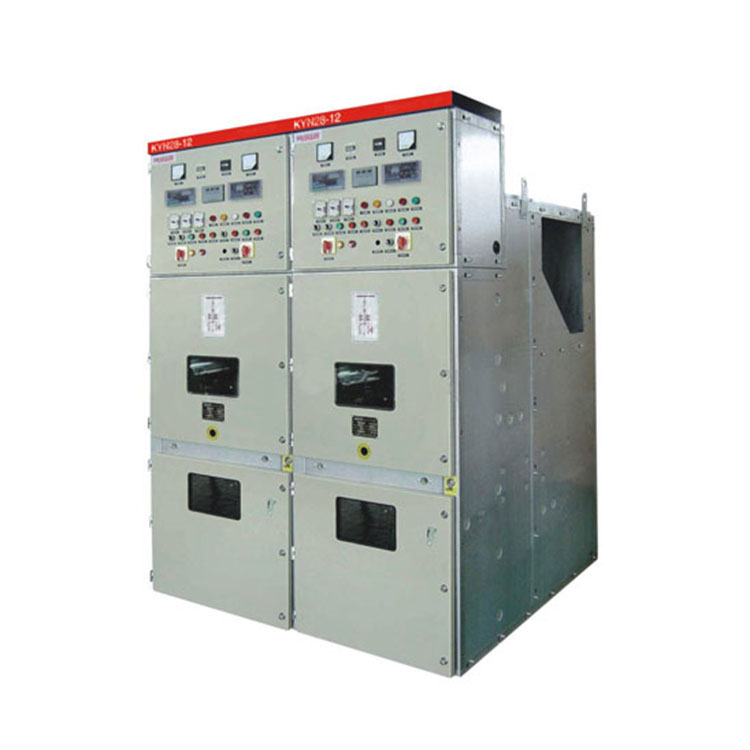

একটি 11kv আউটডোর Lv এবং Mv Vcb প্যানেল হল একটি সম্পূর্ণ মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সলিউশন যা একটি ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এই প্যানেলগুলি নিরাপদে নিয়ন্ত্রণ, বিচ্ছিন্ন এবং রক্ষা করে বৈদ্যুতিক ফিডারগুলি প্রায় 11kV তে কাজ করে যখন নিরীক্ষণের জন্য কম-ভোল্টেজ নিয়ন্ত্রণ সার্কিটগুলিকে একীভূত করে, সুরক্ষা, যোগাযোগ এবং অটোমেশন।

প্রথাগত তেল বা এয়ার সার্কিট ব্রেকার থেকে ভিন্ন, ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সিল করা ভিতরে বৈদ্যুতিক আর্কগুলি নিভিয়ে দেয় ভ্যাকুয়াম ইন্টারপ্টার যেহেতু ইন্টারপ্টারের ভিতরে কার্যত কোন গ্যাস নেই, তাই বৈদ্যুতিক চাপ দ্রুত অদৃশ্য হয়ে যায়, চমৎকার সুইচিং কর্মক্ষমতা, ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজনীয়তা, এবং উল্লেখযোগ্যভাবে দীর্ঘ সেবা জীবন এর ফলে.

আধুনিক বহিরঙ্গন ভিসিবি প্যানেলগুলি আবহাওয়ারোধী গ্যালভানাইজড স্টিল বা স্টেইনলেস-স্টীল ঘের ব্যবহার করে তৈরি করা হয় নির্মাণ যা অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলিকে বৃষ্টি, আর্দ্রতা, ধুলো, ইউভি বিকিরণ, পোকামাকড় থেকে রক্ষা করে, এবং গুরুতর পরিবেশগত অবস্থা। অনেক ডিজাইন IEC মান মেনে চলে এবং নির্ভরযোগ্যভাবে কাজ করতে পারে একটি বিস্তৃত তাপমাত্রা পরিসীমা।

কেন ভ্যাকুয়াম সার্কিট ব্রেকার প্যানেল এত জনপ্রিয়?

পাওয়ার ইউটিলিটি এবং শিল্প সুবিধাগুলি ক্রমবর্ধমানভাবে ভ্যাকুয়াম সার্কিট ব্রেকার প্রযুক্তি পছন্দ করে কারণ এটি একত্রিত হয় অসামান্য দীর্ঘমেয়াদী নির্ভরযোগ্যতা সঙ্গে উচ্চ কর্মক্ষম নিরাপত্তা. বৈদ্যুতিক অবকাঠামো আরও বুদ্ধিমান হয়ে ওঠে, রক্ষণাবেক্ষণ খরচ কমাতে এবং ডাউনটাইম কমানোর সময় সরঞ্জামগুলিকে অবশ্যই ধারাবাহিক সুরক্ষা প্রদান করতে হবে।

উচ্চতর নিরাপত্তা কর্মক্ষমতা

অনেক পুরানো বাধা প্রযুক্তির তুলনায় ভ্যাকুয়াম বাধা কার্যকরভাবে আর্ক ফ্ল্যাশের ঝুঁকি দূর করে। সিল করা ভ্যাকুয়াম চেম্বার জ্বলন প্রতিরোধ করে এবং উল্লেখযোগ্যভাবে আগুনের ঝুঁকি হ্রাস করে, এই প্যানেলগুলিকে উপযুক্ত করে তোলে উচ্চ অপারেশনাল নিরাপত্তা প্রয়োজন গুরুত্বপূর্ণ সুবিধা.

দীর্ঘ যান্ত্রিক জীবন

একটি উচ্চ-মানের VCB ন্যূনতম পরিধান সহ হাজার হাজার সুইচিং অপারেশন করতে পারে। এই স্থায়িত্ব কমে যায় রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি এবং বৈদ্যুতিক ইনস্টলেশনের সামগ্রিক জীবনচক্র খরচ হ্রাস করে।

চমৎকার পরিবেশগত সুরক্ষা

তেল সার্কিট ব্রেকারগুলির বিপরীতে, ভ্যাকুয়াম প্রযুক্তিতে তেলের অন্তরক প্রয়োজন হয় না যা পরিবেশে ফুটো হতে পারে। এটি তেল ভর্তি সরঞ্জাম, সাপোর্টিং ক্লিনার এবং আরও অনেক কিছুর সাথে নিয়মিত হ্যান্ডলিং এবং প্রতিস্থাপনকে এড়িয়ে যায় টেকসই বিদ্যুৎ বিতরণ।

নির্ভরযোগ্য ফল্ট আইসোলেশন

যখন ওভারলোড বা শর্ট সার্কিটের মতো ত্রুটি দেখা দেয়, ব্রেকার ক্ষতিগ্রস্ত ফিডারকে দ্রুত সংযোগ বিচ্ছিন্ন করে, রক্ষণাবেক্ষণের সময় ট্রান্সফরমার, মোটর, তার এবং অন্যান্য ব্যয়বহুল বৈদ্যুতিক সম্পদের ক্ষতি প্রতিরোধ করা সিস্টেমের স্থায়িত্ব।

স্মার্ট গ্রিড ইন্টিগ্রেশন জন্য উপযুক্ত

আধুনিক বহিরঙ্গন VCB প্যানেলগুলি বুদ্ধিমান সুরক্ষা রিলে, SCADA যোগাযোগ মডিউলগুলিকে একীভূত করতে পারে, দূরবর্তী পর্যবেক্ষণ সিস্টেম, ত্রুটি সূচক, এবং ডিজিটাল পরিমাপ ডিভাইস, ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সক্ষম করে এবং রিয়েল-টাইম নেটওয়ার্ক ব্যবস্থাপনা।

আউটডোর ভিসিবি প্যানেলের প্রধান উপাদান

একটি বহিরঙ্গন VCB প্যানেলের অভ্যন্তরীণ কাঠামো বোঝা ইঞ্জিনিয়ারদের সরঞ্জামের গুণমান এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা মূল্যায়ন করতে সহায়তা করে। যদিও কনফিগারেশনগুলি প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তিত হতে পারে, বেশিরভাগ 11kV আউটডোর LV এবং MV VCB প্যানেলগুলি বেশ কয়েকটি প্রয়োজনীয় উপাদান ভাগ করে যা নিরাপদ এবং দক্ষ বিদ্যুৎ বিতরণ নিশ্চিত করতে একসাথে কাজ করে।

ভ্যাকুয়াম সার্কিট ব্রেকার

ভ্যাকুয়াম সার্কিট ব্রেকার হল প্যানেলের হৃদয়। এটি একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে বৈদ্যুতিক চাপ নিভিয়ে স্বাভাবিক লোড কারেন্ট এবং ফল্ট কারেন্টকে বাধা দেয়। প্রচলিত বাধা প্রযুক্তির সাথে তুলনা করে, ভ্যাকুয়াম ব্রেকারগুলি দ্রুত স্যুইচিং, উচ্চতর অস্তরক পুনরুদ্ধার এবং উল্লেখযোগ্যভাবে কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা প্রদান করে।

সুরক্ষা রিলে

ডিজিটাল সুরক্ষা রিলে ক্রমাগত ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি এবং ফল্ট অবস্থা নিরীক্ষণ করে। ওভারলোড, শর্ট সার্কিট বা আর্থ ফল্টের মতো অস্বাভাবিকতা দেখা দিলে, রিলে অবিলম্বে সার্কিট ব্রেকারে একটি ট্রিপ কমান্ড পাঠায়, যা ট্রান্সফরমার, তার, জেনারেটর এবং ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে।

কারেন্ট এবং ভোল্টেজ ট্রান্সফরমার

CTs এবং VTs মিটারিং, সুরক্ষা এবং পর্যবেক্ষণের জন্য সঠিক বৈদ্যুতিক পরিমাপ প্রদান করে। এই ডিভাইসগুলি উচ্চ নির্ভুলতার সাথে অস্বাভাবিক অপারেটিং অবস্থা সনাক্ত করতে বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থাকে সক্ষম করে।

বাসবার সিস্টেম

তামা বা অ্যালুমিনিয়াম বাসবারগুলি ঘেরের ভিতরে বৈদ্যুতিক শক্তি দক্ষতার সাথে বিতরণ করে। সঠিক নিরোধক নকশা তাপ উৎপাদনকে কমিয়ে দেয় এবং ত্রুটির পরিস্থিতিতে চমৎকার পরিবাহিতা এবং যান্ত্রিক শক্তি নিশ্চিত করে।

বহিরঙ্গন ঘের

ঘেরটি আর্দ্রতা, ধুলো, ক্ষয়, সূর্যালোক, পোকামাকড় এবং যান্ত্রিক প্রভাব থেকে অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলিকে রক্ষা করে। ইনস্টলেশন পরিবেশের উপর নির্ভর করে, নির্মাতারা আইপি-রেটেড সুরক্ষা সহ গ্যালভানাইজড স্টিল বা স্টেইনলেস-স্টীল ক্যাবিনেট সরবরাহ করতে পারে।

কন্ট্রোল অ্যান্ড মনিটরিং ইউনিট

আধুনিক বহিরঙ্গন সুইচগিয়ারে প্রায়ই SCADA, Modbus, IEC 61850, এবং দূরবর্তী যোগাযোগ ফাংশন সমর্থনকারী বুদ্ধিমান পর্যবেক্ষণ সিস্টেম অন্তর্ভুক্ত থাকে। অপারেটররা সরঞ্জামের অবস্থা নিরীক্ষণ করতে পারে, অ্যালার্ম গ্রহণ করতে পারে এবং ইনস্টলেশন সাইটে না গিয়ে দূরবর্তী ডায়াগনস্টিকগুলি সম্পাদন করতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ তুলনা

নিম্নলিখিত সারণীটি সাধারণ 11kV আউটডোর LV এবং MV VCB প্যানেলের জন্য সাধারণ প্রযুক্তিগত পরামিতিগুলির সংক্ষিপ্তসার করে। প্রকৃত স্পেসিফিকেশন প্রকল্পের প্রয়োজনীয়তা এবং কাস্টমাইজড কনফিগারেশনের উপর নির্ভর করে পরিবর্তিত হতে পারে।

সাধারণ অ্যাপ্লিকেশন

11kV আউটডোর ভিসিবি প্যানেলের নমনীয়তা এবং স্থায়িত্ব তাদের বিভিন্ন ধরণের শিল্প এবং ইউটিলিটি প্রকল্পের জন্য উপযুক্ত করে তোলে। কঠোর বহিরঙ্গন পরিবেশে তাদের নির্ভরযোগ্যভাবে কাজ করার ক্ষমতা তাদের বিশ্বব্যাপী সর্বাধিক গৃহীত মাঝারি-ভোল্টেজ স্যুইচিং সমাধানগুলির মধ্যে একটি করে তুলেছে।

• বিদ্যুৎ উৎপাদন কেন্দ্র
• বৈদ্যুতিক সাবস্টেশন
• সৌর ও বায়ু খামার সহ নবায়নযোগ্য শক্তি প্রকল্প
• শিল্প উত্পাদন সুবিধা
• খনির কার্যক্রম
• তেল এবং গ্যাস উত্পাদন সাইট
• পৌর বৈদ্যুতিক বিতরণ ব্যবস্থা
• বাণিজ্যিক কমপ্লেক্স
• পরিবহন অবকাঠামো
• স্থিতিশীল মাঝারি-ভোল্টেজ বন্টন প্রয়োজন তথ্য কেন্দ্র

পুনর্নবীকরণযোগ্য শক্তি প্রয়োগের জন্য, বহিরঙ্গন ভিসিবি প্যানেলগুলি ইউটিলিটি গ্রিডের সাথে নিরাপদ সংহতকরণ সক্ষম করার সময় ট্রান্সফরমার এবং ফিডার সার্কিটগুলিকে রক্ষা করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। বুদ্ধিমান সুরক্ষা সিস্টেমগুলি দূরবর্তী পর্যবেক্ষণ প্ল্যাটফর্মগুলির মাধ্যমে কার্যক্ষম দৃশ্যমানতা উন্নত করে।

কিভাবে ডান 11kV আউটডোর ভিসিবি প্যানেল নির্বাচন করবেন

উপযুক্ত প্যানেল নির্বাচন করার জন্য প্রযুক্তিগত প্রয়োজনীয়তা এবং অপারেটিং অবস্থা উভয়েরই যত্নশীল মূল্যায়ন প্রয়োজন। শুধুমাত্র দামের উপর ভিত্তি করে সরঞ্জাম নির্বাচন করা দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ বাড়াতে পারে বা সিস্টেমের নির্ভরযোগ্যতা কমাতে পারে।

1. প্রয়োজনীয় রেট করা বর্তমান এবং ব্রেকিং ক্ষমতা নির্ধারণ করুন।
2. পরিবেশগত অবস্থার মূল্যায়ন করুনযেমন আর্দ্রতা, লবণ স্প্রে, ধুলো, উচ্চতা, এবং তাপমাত্রা।
3. উপযুক্ত ঘের সুরক্ষা নির্বাচন করুনইনস্টলেশন পরিবেশ অনুযায়ী।
4. IEC মানগুলির সাথে সম্মতি নিশ্চিত করুনএবং স্থানীয় বৈদ্যুতিক প্রবিধান।
5. ভবিষ্যতের সম্প্রসারণ বিবেচনা করুনমডুলার প্যানেল ডিজাইন নির্বাচন করে.
6. বুদ্ধিমান যোগাযোগ ফাংশন যাচাই করুনযদি SCADA ইন্টিগ্রেশন প্রয়োজন হয়।
7. একটি অভিজ্ঞ প্রস্তুতকারক চয়ন করুনইঞ্জিনিয়ারিং সাপোর্ট, টেস্টিং রিপোর্ট এবং বিক্রয়োত্তর পরিষেবা প্রদান করতে সক্ষম।

রক্ষণাবেক্ষণের সর্বোত্তম অভ্যাস

যদিও ভ্যাকুয়াম সার্কিট ব্রেকারগুলির তেল-ভর্তি বিকল্পগুলির তুলনায় যথেষ্ট কম রক্ষণাবেক্ষণের প্রয়োজন হয়, তবে সরঞ্জামের জীবনচক্র জুড়ে সর্বাধিক নির্ভরযোগ্যতা নিশ্চিত করার জন্য রুটিন পরিদর্শন অপরিহার্য।

• ঘের সীল নিয়মিত পরিদর্শন করুন.
• অন্তরক পৃষ্ঠ থেকে ধুলো এবং দূষক পরিষ্কার করুন।
• অতিরিক্ত গরম হওয়ার জন্য বৈদ্যুতিক সংযোগ পরীক্ষা করুন।
• পর্যায়ক্রমে সুরক্ষা রিলে সেটিংস যাচাই করুন।
• নির্ধারিত রক্ষণাবেক্ষণের সময় অন্তরণ প্রতিরোধের পরীক্ষা করুন।
• মসৃণ আন্দোলন যাচাই করতে যান্ত্রিকভাবে ব্রেকারটি পরিচালনা করুন।
• বুদ্ধিমান মনিটরিং সিস্টেম ব্যবহার করে অপারেটিং ডেটা মনিটর করুন।

প্রতিরোধমূলক রক্ষণাবেক্ষণের সময়সূচী অনুসরণ করা সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করার সময় অপ্রত্যাশিত বিভ্রাটকে উল্লেখযোগ্যভাবে হ্রাস করে। অনেক ইউটিলিটি এখন ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ প্রযুক্তির সাথে রুটিন পরিদর্শনগুলিকে একত্রিত করে যা সম্ভাব্য ব্যর্থতাগুলি হওয়ার আগে শনাক্ত করতে অপারেশনাল ডেটা বিশ্লেষণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

উপসংহার

যেহেতু পাওয়ার সিস্টেমগুলি বৃহত্তর বুদ্ধিমত্তা, দক্ষতা এবং স্থায়িত্বের দিকে বিকশিত হতে থাকে,11kV আউটডোর LV এবং MV VCB প্যানেলমাঝারি-ভোল্টেজ পাওয়ার বিতরণের জন্য একটি বিশ্বস্ত সমাধান হয়ে উঠেছে। তাদের অসামান্য সুইচিং কর্মক্ষমতা, ব্যতিক্রমী নির্ভরযোগ্যতা, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং আধুনিক অটোমেশন প্রযুক্তির সাথে সামঞ্জস্যতা তাদের ইউটিলিটি, শিল্প সুবিধা, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প এবং বাণিজ্যিক অবকাঠামোর জন্য একটি চমৎকার বিনিয়োগ করে তোলে।

পেশাদার প্রকৌশল দক্ষতা দ্বারা সমর্থিত,কনসোনির্ভরযোগ্য বহিরঙ্গন মাঝারি-ভোল্টেজ সুইচগিয়ার সমাধান সরবরাহ করতে প্রতিশ্রুতিবদ্ধ যা বিভিন্ন প্রকল্পের প্রয়োজনীয়তা পূরণ করে। আপনার একটি স্ট্যান্ডার্ড কনফিগারেশন বা সম্পূর্ণ কাস্টমাইজড পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের প্রয়োজন হোক না কেন, আমাদের অভিজ্ঞ টিম আপনার প্রজেক্ট জুড়ে প্রযুক্তিগত পরামর্শ, পণ্যের সুপারিশ এবং ব্যাপক সহায়তা প্রদান করতে প্রস্তুত।আমাদের সাথে যোগাযোগ করুনআজ আপনার আবেদন নিয়ে আলোচনা করতে এবং আবিষ্কার করুন কিভাবে আমাদের নির্ভরযোগ্য 11kV আউটডোর LV এবং MV VCB প্যানেল আপনার বৈদ্যুতিক নেটওয়ার্কের নিরাপত্তা, দক্ষতা এবং দীর্ঘমেয়াদী কর্মক্ষমতা উন্নত করতে সাহায্য করতে পারে।
