GCS কম ভোল্টেজ সুইচগিয়ার কেন আধুনিক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি স্মার্ট পছন্দ হয়ে উঠছে

বিমূর্ত:নির্ভরযোগ্য লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের জন্য কেবল বৈদ্যুতিক সরঞ্জাম সংযোগের চেয়ে আরও বেশি কিছু প্রয়োজন। এটির জন্য একটি সুইচগিয়ার সিস্টেম প্রয়োজন যা সার্কিটগুলিকে সংগঠিত করতে পারে, অপারেশনাল নিরাপত্তার উন্নতি করতে পারে, রক্ষণাবেক্ষণকে সহজ করতে পারে এবং ক্রমবর্ধমান জটিল অটোমেশন প্রয়োজনীয়তাগুলিকে সমর্থন করতে পারে।CONSO·CN GCS কম ভোল্টেজ সুইচগিয়ারমডুলার ফাংশনাল ইউনিট, ব্যবহারিক ড্রয়ার মেকানিজম, কম্পার্টমেন্টালাইজড কনস্ট্রাকশন, এবং নমনীয় তারের সংযোগের চারপাশে ডিজাইন করা হয়েছে। এই নিবন্ধটি এর গঠন, মূল প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন, সুবিধা এবং প্রকৌশলী, ঠিকাদার, পরিবেশক এবং শিল্প পাওয়ার-সিস্টেম ক্রেতাদের জন্য গুরুত্বপূর্ণ নির্বাচন বিবেচনার ব্যাখ্যা করে।

সূচিপত্র

• GCS কম ভোল্টেজ সুইচগিয়ার কি?
• GCS সুইচগিয়ারের প্রধান কাঠামোগত বৈশিষ্ট্যগুলি কী কী?
• কেন পাওয়ার ডিস্ট্রিবিউশনের জন্য GCS কম ভোল্টেজ সুইচগিয়ার বেছে নিন?
• কিভাবে GCS GCK কম ভোল্টেজ সুইচগিয়ারের সাথে তুলনা করে?
• GCS কম ভোল্টেজ সুইচগিয়ার কোথায় ব্যবহার করা হয়?
• কিভাবে ক্রেতাদের GCS কম ভোল্টেজ সুইচগিয়ার নির্বাচন করা উচিত?
• কেন প্রস্তুতকারকের ক্ষমতা গুরুত্বপূর্ণ?
• GCS কম ভোল্টেজ সুইচগিয়ার সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

GCS কম ভোল্টেজ সুইচগিয়ার কি?

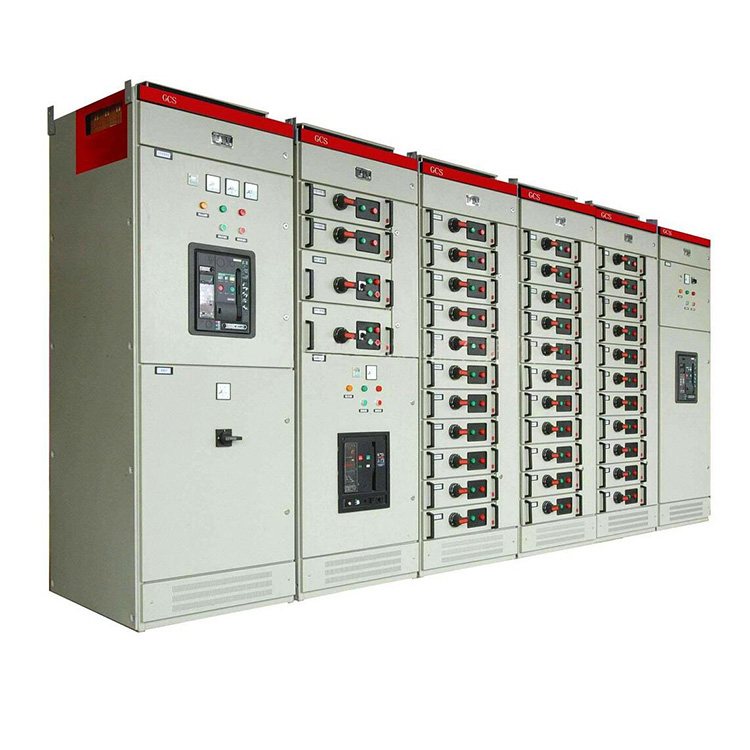

GCS লো-ভোল্টেজ সুইচগিয়ার হল একটি মডুলার লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন এবং কন্ট্রোল সলিউশন যা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে একাধিক সার্কিট, মোটর-কন্ট্রোল ফাংশন, অটোমেশন ইন্টারফেস এবং রক্ষণাবেক্ষণ অ্যাক্সেস অবশ্যই একটি কমপ্যাক্ট বৈদ্যুতিক সমাবেশের মধ্যে সংগঠিত হতে হবে।

প্রচলিত লো-ভোল্টেজ সুইচগিয়ার কনফিগারেশনের সাথে তুলনা করে, GCS সরঞ্জাম মডুলার কার্যকরী ইউনিট এবং ব্যবহারিক নিষ্কাশন এবং প্রপালশন প্রক্রিয়ার উপর বেশি জোর দেয়। CONSO·CN-এর পণ্যের তথ্য অনুসারে, এর GCS সমাধানটি গ্রাহকের একক-লাইন চিত্র, বিন্যাস পরিকল্পনা এবং ক্রয় তালিকা অনুযায়ী তৈরি করা যেতে পারে, যাতে চূড়ান্ত কনফিগারেশনটি প্রকৃত বিতরণ ব্যবস্থার সাথে আরও ভালভাবে মিলিত হতে পারে।

নকশাটি বিশেষভাবে কার্যকর যখন একটি প্রকল্পের একাধিক বহির্গামী ফিডার এবং স্বাধীন কার্যকরী ইউনিট প্রয়োজন। পুরো ক্যাবিনেটকে একটি বৈদ্যুতিক স্থান হিসাবে বিবেচনা করার পরিবর্তে, GCS নির্মাণ সরঞ্জামগুলিকে কার্যকরী বিভাগে বিভক্ত করে, অপারেটরদের পৃথক সার্কিটগুলিকে বিচ্ছিন্ন করতে এবং স্থানীয় ত্রুটির সম্ভাব্য প্রভাবকে সীমিত করতে সহায়তা করে।

GCS সুইচগিয়ারের প্রধান কাঠামোগত বৈশিষ্ট্যগুলি কী কী?

একটি GCS সিস্টেমের কার্যকারিতা তার বৈদ্যুতিক উপাদান, বাসবার বিন্যাস, কার্যকরী বগি, তারের বগি এবং প্রত্যাহারযোগ্য ইউনিটগুলির মধ্যে সম্পর্ক থেকে আসে। একটি GCS সমাধান মূল্যায়ন করার সময় বেশ কিছু কাঠামোগত বৈশিষ্ট্য বিশেষভাবে গুরুত্বপূর্ণ।

মডুলার ফাংশনাল ইউনিট

মডুলার নির্মাণ প্রকৃত বন্টন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন সার্কিট কনফিগার করা সম্ভব করে তোলে। এটি শিল্প সুবিধাগুলির জন্য মূল্যবান যেখানে ফিডার, মোটর-কন্ট্রোল সার্কিট, অটোমেশন সরঞ্জাম এবং সহায়ক লোডগুলির জন্য বিভিন্ন বৈদ্যুতিক কনফিগারেশনের প্রয়োজন হতে পারে।

পৃথক কার্যকরী বগি

কার্যকরী ইউনিট এবং বগি পরিষ্কার বিচ্ছেদ সঙ্গে ডিজাইন করা হয়. এই ব্যবস্থা একটি ছোট এলাকায় একটি ত্রুটির প্রভাব সীমাবদ্ধ করতে সাহায্য করতে পারে এবং রক্ষণাবেক্ষণ কর্মীদের অপ্রয়োজনীয়ভাবে অন্যান্য সার্কিট বিরক্ত না করে পৃথক বিভাগে কাজ করার অনুমতি দেয়।

তিন-বাসবার অনুভূমিক বিন্যাস

CONSO·CN থেকে পণ্যের তথ্য একটি তিন-বাসের অনুভূমিক বিন্যাস উল্লেখ করে যা গতিশীল এবং তাপীয় স্থিতিশীলতা প্রদানের উদ্দেশ্যে। উল্লিখিত নকশা প্রযোজ্য কনফিগারেশন এবং শর্তগুলির উপর নির্ভর করে 80/176 kA পর্যন্ত শর্ট-সার্কিট কারেন্টের প্রভাব সহ্য করতে পারে।

উচ্চ সার্কিট ঘনত্ব

প্রস্তুতকারকের প্রকাশিত পণ্যের তথ্য অনুসারে একটি একক MCC ক্যাবিনেট 22টি সার্কিট পর্যন্ত মিটমাট করতে পারে। এই কনফিগারেশনটি পাওয়ার-জেনারেশন, পেট্রোকেমিক্যাল, ইন্ডাস্ট্রিয়াল অটোমেশন এবং বিপুল সংখ্যক বৈদ্যুতিক লোড সহ অন্যান্য সুবিধার জন্য উপযোগী হতে পারে।

ব্যবহারিক তারের বগি

বহিরাগত তারের সংযোগগুলি একটি ডেডিকেটেড তারের বগির মধ্যে সাজানো হয়, কনফিগারেশনের উপর নির্ভর করে বিভিন্ন দিক থেকে তারের প্রবেশ এবং প্রস্থান সম্ভব। শূন্য-ক্রম বর্তমান ট্রান্সফরমারটি তারের বগিতেও স্থাপন করা যেতে পারে, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ সমর্থন করে।

ব্যাপক মাধ্যমিক সংযোগ

GCS ড্রয়ার ইউনিট একাধিক সেকেন্ডারি প্লাগ-ইন পরিচিতি প্রদান করতে পারে। CONSO·CN বলে যে 1 ইউনিট এবং তার বেশি ইউনিটে 32 জোড়া থাকতে পারে, যখন অর্ধ-ইউনিট কনফিগারেশনে 20 জোড়া থাকতে পারে। এই ক্ষমতা কম্পিউটার ইন্টারফেস, স্বয়ংক্রিয়-নিয়ন্ত্রণ সার্কিট, এবং অন্যান্য মাধ্যমিক-নিয়ন্ত্রণ প্রয়োজনীয়তা সমর্থন করে।

কেন পাওয়ার ডিস্ট্রিবিউশনের জন্য GCS কম ভোল্টেজ সুইচগিয়ার বেছে নিন?

শিল্প বৈদ্যুতিক সিস্টেমের জন্য, সুইচগিয়ার নির্বাচন শুধুমাত্র প্রাথমিক ইনস্টলেশন নয় কিন্তু অপারেশন, সমস্যা সমাধান, সম্প্রসারণ এবং রক্ষণাবেক্ষণকেও প্রভাবিত করে। GCS প্রযুক্তি বেশ কিছু ব্যবহারিক সুবিধা প্রদান করে।

আরেকটি গুরুত্বপূর্ণ সুবিধা হল নকশা নমনীয়তা। GCS সুইচগিয়ার অগত্যা একটি জেনেরিক অফ-দ্য-শেল্ফ ক্যাবিনেট হিসাবে নির্বাচিত হয় না। একজন পেশাদার প্রস্তুতকারক বৈদ্যুতিক অঙ্কন, সরঞ্জাম বিন্যাস এবং ক্রয়ের প্রয়োজনীয়তা অনুসারে সরঞ্জামগুলি কনফিগার করতে পারেন। এই পদ্ধতিটি এমন প্রকল্পগুলির জন্য বিশেষভাবে মূল্যবান যেখানে লোড বন্টন এবং ক্যাবিনেট কনফিগারেশন স্ট্যান্ডার্ড ব্যবস্থা থেকে পৃথক।

কিভাবে GCS GCK কম ভোল্টেজ সুইচগিয়ারের সাথে তুলনা করে?

GCS এবং GCK উভয়ই লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়, কিন্তু তাদের কাঠামোগত পদ্ধতি অভিন্ন নয়। CONSO·CN GCS কে তার GCK লো-ভোল্টেজ সুইচগিয়ারের তুলনায় একটি উন্নত প্রকার হিসাবে বর্ণনা করে, এটির বৃহত্তর মডুলারিটি এবং আরও ব্যবহারিক নিষ্কাশন এবং প্রপালশন ব্যবস্থাকে হাইলাইট করে।

সঠিক পছন্দটি শেষ পর্যন্ত সিস্টেম ভোল্টেজ, বর্তমান, শর্ট-সার্কিট প্রয়োজনীয়তা, সার্কিট পরিমাণ, ক্যাবিনেটের মাত্রা, নিয়ন্ত্রণ স্থাপত্য, রক্ষণাবেক্ষণ কৌশল এবং প্রযোজ্য মানগুলির উপর ভিত্তি করে হওয়া উচিত কেবলমাত্র একটি মডেল বেছে নেওয়ার পরিবর্তে কারণ এটি আরও উন্নত বলে মনে হয়।

GCS কম ভোল্টেজ সুইচগিয়ার কোথায় ব্যবহার করা হয়?

GCS সিস্টেমগুলি বিস্তৃত শিল্প এবং অবকাঠামো বিদ্যুৎ-বন্টন পরিবেশের জন্য উপযুক্ত। তাদের মডুলার আর্কিটেকচার বিশেষভাবে মূল্যবান যখন একটি প্রকল্পে অসংখ্য বহির্গামী সার্কিট থাকে বা অটোমেশন সিস্টেমের সাথে একীকরণের প্রয়োজন হয়।

• বিদ্যুৎ উৎপাদন:বৃহৎ উৎপাদন ইউনিটের সাথে যুক্ত বিতরণ এবং মোটর-নিয়ন্ত্রণ প্রয়োজনীয়তা সমর্থন করে।
• পেট্রোকেমিক্যাল সুবিধা:দরকারী যেখানে অসংখ্য মোটর, পাম্প, কন্ট্রোল সিস্টেম এবং অক্জিলিয়ারী লোডের জন্য সংগঠিত বন্টন প্রয়োজন।
• শিল্প উত্পাদন:একাধিক উৎপাদন লাইন এবং বৈদ্যুতিক চালিত যন্ত্রপাতি পরিচালনা করতে সাহায্য করে।
• বাণিজ্যিক এবং অবকাঠামো সুবিধা:কেন্দ্রীভূত লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের জন্য কনফিগার করা যেতে পারে।
• অটোমেশন সিস্টেম:একাধিক গৌণ পরিচিতি কম্পিউটার ইন্টারফেস এবং স্বয়ংক্রিয়-নিয়ন্ত্রণ সার্কিট সমর্থন করতে পারে।
• বড় বৈদ্যুতিক বিতরণ প্রকল্প:মডুলার ক্যাবিনেটগুলি প্রকল্পের একক-লাইন চিত্র এবং সরঞ্জাম বিন্যাস অনুযায়ী কনফিগার করা যেতে পারে।

বড় সুবিধার জন্য, একটি সমন্বিত সুইচগিয়ার লাইনআপের মধ্যে একাধিক ফিডার সংগঠিত করার ক্ষমতা বিতরণ আর্কিটেকচারের সামগ্রিক রক্ষণাবেক্ষণের উন্নতি করতে পারে।

কিভাবে ক্রেতাদের GCS কম ভোল্টেজ সুইচগিয়ার নির্বাচন করা উচিত?

একটি জিসিএস ক্যাবিনেট কেনার কাজটি ক্যাবিনেটের পরিবর্তে বৈদ্যুতিক সিস্টেম দিয়ে শুরু করা উচিত। উপযুক্ত কনফিগারেশন নির্ধারণের জন্য একজন যোগ্য সরবরাহকারীর যথেষ্ট প্রযুক্তিগত তথ্য পাওয়া উচিত।

1. বৈদ্যুতিক পরামিতি নিশ্চিত করুন।রেটেড ভোল্টেজ, রেট করা বর্তমান, ফ্রিকোয়েন্সি, শর্ট-সার্কিট প্রয়োজনীয়তা এবং অন্যান্য প্রকল্প-নির্দিষ্ট পরামিতি সংজ্ঞায়িত করুন।
2. একক লাইন ডায়াগ্রাম প্রস্তুত করুন।এটি সরবরাহকারীকে ইনকামিং এবং আউটগোয়িং সার্কিটগুলির একটি স্পষ্ট বোঝার সাথে প্রদান করে।
3. সার্কিটের পরিমাণ নির্ণয় কর।ফিডার, মোটর-কন্ট্রোল সার্কিট, অক্জিলিয়ারী সার্কিট এবং ভবিষ্যতের সম্প্রসারণের প্রয়োজনীয়তা বিবেচনা করুন।
4. শারীরিক বিন্যাস মূল্যায়ন.ক্যাবিনেটের মাত্রা, তারের দিক, ইনস্টলেশনের স্থান এবং রক্ষণাবেক্ষণের ছাড়পত্র বিবেচনা করা উচিত।
5. নিয়ন্ত্রণ প্রয়োজনীয়তা নির্দিষ্ট করুন.অটোমেশন, মনিটরিং, কম্পিউটার ইন্টারফেস এবং সেকেন্ডারি সার্কিট উৎপাদনের আগে সংজ্ঞায়িত করা উচিত।
6. সুরক্ষা সমন্বয় পরীক্ষা করুন।সার্কিট ব্রেকার এবং বর্তমান-সীমাবদ্ধ উপাদানগুলি প্রকৃত বিতরণ ব্যবস্থা অনুযায়ী নির্বাচন করা উচিত।
7. পরীক্ষা এবং ডকুমেন্টেশন পর্যালোচনা করুন।ক্রেতাদের যথাযথ প্রযুক্তিগত অঙ্কন, পরীক্ষার ডকুমেন্টেশন, উপাদান তালিকা এবং অপারেটিং তথ্যের জন্য অনুরোধ করা উচিত।

কাস্টমাইজড প্রকল্পগুলির জন্য, সরবরাহকারীকে সম্পূর্ণ একক-লাইন অঙ্কন, বিন্যাস পরিকল্পনা এবং ক্রয় তালিকা প্রদান করা যোগাযোগের উল্লেখযোগ্য উন্নতি করতে পারে এবং কনফিগারেশন ত্রুটিগুলি কমাতে পারে। CONSO·CN বিশেষভাবে এই নথিগুলোকে তার GCS উৎপাদন প্রক্রিয়ার অংশ হিসেবে চিহ্নিত করে।

কেন প্রস্তুতকারকের ক্ষমতা গুরুত্বপূর্ণ?

একটি কম-ভোল্টেজ সুইচগিয়ার ক্যাবিনেট একটি সাধারণ ধাতব ঘেরের পরিবর্তে একটি সমন্বিত বৈদ্যুতিক সমাবেশ। বাসবার নির্মাণের গুণমান, ওয়্যারিং, কার্যকরী-ইউনিট সমাবেশ, উপাদান নির্বাচন, যান্ত্রিক প্রান্তিককরণ, এবং পরীক্ষা সবই চূড়ান্ত সিস্টেমের নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে।

একটি চায়না GCS কম ভোল্টেজ সুইচগিয়ার প্রস্তুতকারক বা সরবরাহকারী নির্বাচন করার সময়, ক্রেতাদের মূল্যের চেয়ে বেশি মূল্যায়ন করা উচিত। মূল কারণগুলির মধ্যে রয়েছে:

• লো-ভোল্টেজ সুইচগিয়ার উৎপাদনে অভিজ্ঞতা
• একক-লাইন ডায়াগ্রাম এবং প্রকল্প অঙ্কন ব্যাখ্যা করার ক্ষমতা
• কাস্টমাইজেশন এবং ইঞ্জিনিয়ারিং ক্ষমতা
• সমাবেশের সময় মান-নিয়ন্ত্রণ পদ্ধতি
• কারখানা পরীক্ষা এবং পরিদর্শন ক্ষমতা
• প্রযুক্তিগত ডকুমেন্টেশনের প্রাপ্যতা
• বিক্রয়োত্তর প্রযুক্তিগত সহায়তা
• বিস্তৃত বিতরণ ব্যবস্থার সাথে সুইচগিয়ার সমন্বয় করার ক্ষমতা

CONSO·CN GCK, MNS, এবং GGD সমাধানগুলির পাশাপাশি GCS-কে তার বিস্তৃত লো-ভোল্টেজ সুইচগিয়ার পোর্টফোলিওর অংশ হিসাবে উপস্থাপন করে। এর পণ্যের তথ্য গ্রাহকের অঙ্কন এবং বিতরণের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদনের উপর জোর দেয়।

সরবরাহকারীর তুলনা ক্রেতাদের জন্য, কম ভোল্টেজের সুইচগিয়ার পণ্য পরিসীমা একটি নির্দিষ্ট প্রকল্পের জন্য কোন ক্যাবিনেট আর্কিটেকচার সবচেয়ে উপযুক্ত তা নির্ধারণ করার সময় দরকারী প্রসঙ্গ প্রদান করতে পারে।

GCS কম ভোল্টেজ সুইচগিয়ার সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

জিসিএস লো ভোল্টেজ সুইচগিয়ারের মূল উদ্দেশ্য কী?

এর প্রাথমিক উদ্দেশ্য হল নিম্ন-ভোল্টেজ বৈদ্যুতিক সার্কিট বিতরণ, নিয়ন্ত্রণ, সুরক্ষা এবং পরিচালনা করা। এর মডুলার আর্কিটেকচার একাধিক ফিডার, কার্যকরী ইউনিট এবং অটোমেশন ইন্টারফেস প্রয়োজন এমন সিস্টেমের জন্য বিশেষভাবে উপযুক্ত।

GCS কে প্রচলিত লো-ভোল্টেজ সুইচগিয়ার থেকে আলাদা করে?

GCS মডুলার ফাংশনাল ইউনিট, প্রত্যাহারযোগ্য ড্রয়ার মেকানিজম, কম্পার্টমেন্টালাইজড কনস্ট্রাকশন, নমনীয় তারের ব্যবস্থা এবং ব্যাপক সেকেন্ডারি প্লাগ-ইন সংযোগের উপর জোর দেয়। এই বৈশিষ্ট্যগুলি জটিল ডিস্ট্রিবিউশন সিস্টেমগুলিকে কনফিগার এবং রক্ষণাবেক্ষণ করা সহজ করে তুলতে পারে।

GCS সুইচগিয়ার কাস্টমাইজ করা যাবে?

হ্যাঁ। CONSO·CN-এর মতে, GCS সুইচগিয়ার গ্রাহকের একক-লাইন অঙ্কন, বিন্যাস পরিকল্পনা এবং ক্রয় তালিকা অনুযায়ী তৈরি করা যেতে পারে।

একটি MCC ক্যাবিনেট কতটি সার্কিট মিটমাট করতে পারে?

প্রস্তুতকারকের প্রকাশিত তথ্যে বলা হয়েছে যে একটি একক MCC ক্যাবিনেট 22টি সার্কিট পর্যন্ত মিটমাট করতে পারে। প্রকৃত ক্ষমতা নির্দিষ্ট বৈদ্যুতিক কনফিগারেশন এবং ক্যাবিনেট ব্যবস্থা অনুযায়ী নিশ্চিত করা উচিত।

GCS স্বয়ংক্রিয় শিল্প সিস্টেমের জন্য উপযুক্ত?

হ্যাঁ। উপলব্ধ সেকেন্ডারি প্লাগ-ইন পরিচিতিগুলি কম্পিউটার ইন্টারফেস এবং স্বয়ংক্রিয়-নিয়ন্ত্রণ সার্কিটগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে, কনফিগারেশনটিকে শিল্প অটোমেশন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে যেখানে ব্যাপক নিয়ন্ত্রণের তারের প্রয়োজন হয়।

উপসংহার: জিসিএস লো ভোল্টেজ সুইচগিয়ার কি আপনার প্রকল্পের জন্য সঠিক পছন্দ?

GCS লো ভোল্টেজ সুইচগিয়ার আধুনিক শিল্প পাওয়ার সিস্টেমের প্রয়োজনীয়তাগুলিকে মোকাবেলা করার জন্য মডুলার ডিস্ট্রিবিউশন আর্কিটেকচার, আলাদা কার্যকরী কম্পার্টমেন্ট, ব্যবহারিক প্রত্যাহারযোগ্য ইউনিট, সংগঠিত তারের সংযোগ এবং বিস্তৃত সেকেন্ডারি ইন্টারফেসকে একত্রিত করে। একাধিক সার্কিট, অটোমেশন, মোটর কন্ট্রোল এবং কাস্টমাইজড ডিস্ট্রিবিউশন লেআউট জড়িত প্রকল্পগুলির জন্য, সঠিক প্রস্তুতকারক নির্বাচন করা সুইচগিয়ারের ধরন নির্বাচন করার মতোই গুরুত্বপূর্ণ। আপনি যদি একটি শিল্প, বাণিজ্যিক, বা অবকাঠামো প্রকল্পের জন্য একটি GCS সমাধান মূল্যায়ন করছেন,আমাদের সাথে যোগাযোগ করুনCONSO·CN এর সাথে একটি উপযুক্ত কনফিগারেশন নিয়ে আলোচনা করার জন্য আপনার একক-লাইন ডায়াগ্রাম, লেআউট প্ল্যান এবং প্রযুক্তিগত প্রয়োজনীয়তা সহ।
